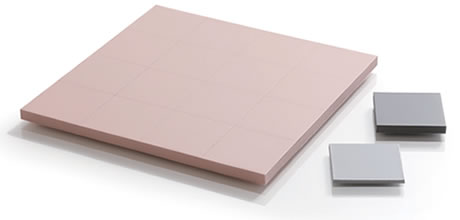

Die elastischen, weichen Gap-Filler aus Silikon-Gel werden zwischen Bauteil und Kühlkörper geklemmt, um den thermischen Kontakt herzustellen. Die Wärmeleitfähigkeit reicht von 1,5 bis 17 Watt pro Meter und Kelvin.
Gap-Filler – elastische oder plastische Wärmeleitpads
Gap-Filler bzw. Wärmeleitpads leiten die Verlustwärme leistungsstarker Bauteile effizient auf den Kühlkörper. Zur SARCON-Produktlinie gehören elastische und plastische Gap-Filler mit einer Wärmeleitfähigkeit bis 17 Watt pro Meter und Kelvin sowie silikonfreie Wärmeleitpads. Unsere EMV-Gap-Filler absorbieren elektromagnetische Störfelder.

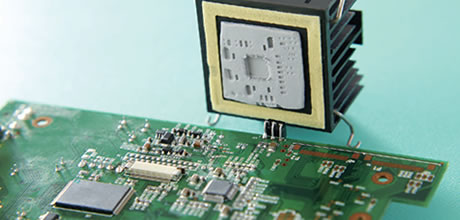

Unsere plastischen Gap-Filler umschließen die Wärmequelle, ohne einen Gegendruck auszuüben.

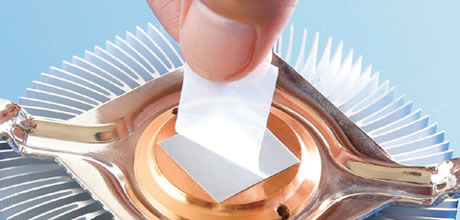

Die plastischen Dünnfilm-Gap-Filler schließen feinste Zwischenräume von weniger als einem zehntel Millimeter.

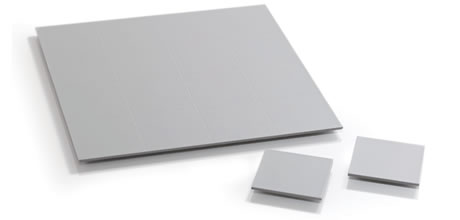

Für silikonfreie Anwendungen bieten wir mit dem NR-c ein elastisches Wärmeleitpad aus Acrylat-Harz.

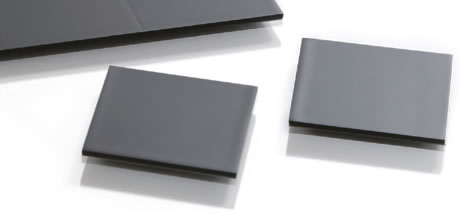

Der Gap-Filler EGR-11F bietet außer dem Wärmetransfer auch eine Schirmung gegen elektromagnetische Störfelder.
Wärmeleitpads: Elastisch oder plastisch?
Unsere elastischen und plastischen Gap-Filler sichern den thermischen Kontakt zwischen Bauteil und Kühlkörper und füllen dabei konstruktionsbedingte Lücken und Unebenheiten: von wenigen Zehnteln bis zu einigen Millimetern.
Die Kompressionskraft, die von der Klemmvorrichtung aufgebracht werden muss, ist bei den plastischen Gap-Fillern geringer als bei den elastischen. Während die elastischen Wärmeleitpads ihre Form behalten, lassen sich die plastischen Gap-Filler so leicht formen, dass sie die Wärmequelle fast vollständig umschließen – ohne einen Gegendruck aufzubauen. Deshalb sind die plastischen Gap-Filler die erste Wahl für besonders empfindliche Konstruktionen. Die plastischen Dünnfilm-Gap-Filler fließen in feinste Zwischenräume von weniger als einem zehntel Millimeter.
Das Basismaterial für unsere elastischen und plastischen Gap-Filler ist Silikon-Gel, die wärmeleitende Substanz – Aluminiumoxid-Keramik. Die Basisvariante jedes Wärmeleitpads ist beidseitig haftend und daher einfach zu montieren. Je nach Materialreihe kann der Anwender aus verschiedenen Aufbauvarianten wählen: Gewebeeinlagen aus Nylon oder Glasfaser, gehärtete Oberfläche oder einseitig beschichtet mit PET oder Aluminium.
Die Ausgangsgröße der Wärmeleitpads beträgt bei den meisten Reihen 300 mal 200 Millimeter. Zu unserem Angebot gehört der anwenderspezifische Zuschnitt.
Silikonfreie Gap-Filler und EMV-Anwendungen
Für silikonfreie Anwendungen bieten wir mit dem NR-c ein elastisches Wärmeleitpad aus Acrylat-Harz.
Der Gap-Filler EGR-11F wird eingesetzt, wenn außer dem Wärmetransfer auch eine Schirmung gegen elektromagnetische Störfelder gefragt ist. Dieser elastische Gap-Filler absorbiert und dämpft ein weites Spektrum elektromagnetischer Wellen und empfiehlt sich für EMV-Anwendungen, beispielweise für die Funkentstörung von Mobilfunkgeräten.
